کنسول Xbox Series S در تاریخ دهم نوامبر سال 2020 عرضه شد. در این مقاله نحوه باز کردن و تعمیر ایکس باکس سری اس را خواهید آموخت. ایکس باکس سری اس جدیدترین و کوچک ترین شکل کنسول بازی های دیجیتالی شرکت مایکروسافت است.
جایگزینی برد بلوتوث
راهنمای زیر را دنبال کنید تا بتوانید برد بلوتوث را از Xbox Seires S برداشته و آن را جایگزین کنید.
برای تعمیر ایکس باکس سری اس در مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2

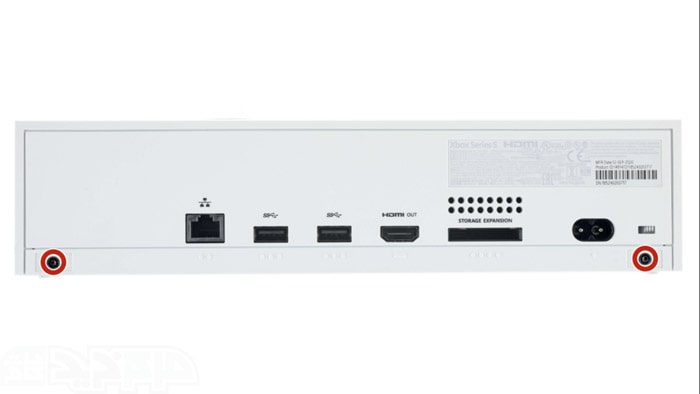

پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3

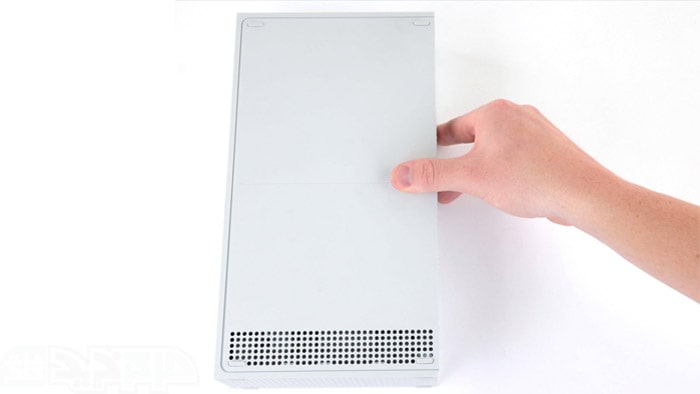

پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.

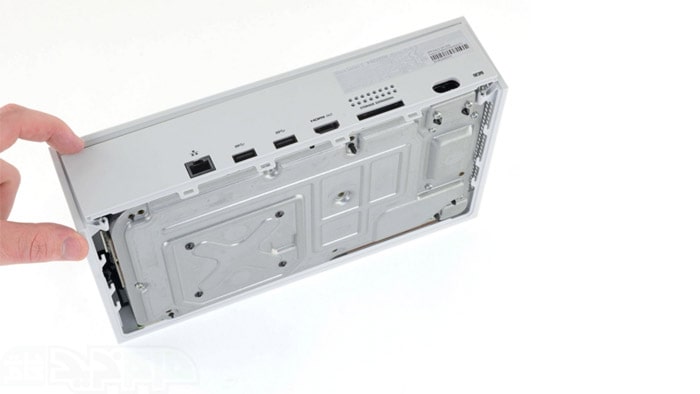

مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
برد بلوتوث را دربیاورید.
از یک پیچ گوشتی T8 Torx برای درآوردن پیچ های 9.5 میلی متری که برد بلوتوث را در لبه بلند شاسی محکم کرده اند، استفاده کنید.
مرحله 8
از ابزار پلاستیکی spudger برای بالا بردن و شل کردن برد بلوتوث استفاده کنید.
از پایین یا اطراف برد بلوتوث آن را بالا نبرید زیرا ممکن است اتصال را خم کند.
برد بلوتوث را مستقیماً بیرون بکشید تا از شاسی جدا شود.
تعویض فن
برای برداشتن و جایگزینی فن کنسول Xbox Series S، راهنمای زیر را دنبال کنید.
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پانل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
پیچ های منبع تغذیه را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 11.3 میلی متری که منبع تغذیه را به شاسی محکم کرده اند، استفاده کنید.
مرحله 8 شاسی بالایی را دربیاورید
دستگاه را برعکس کنید.
شاسی بالایی را مستقیماً به سمت بالا بلند کنید تا در بیاید.
مرحله 8
شاسی بالایی را دربیاورید.
دستگاه را برعکس کنید.
شاسی بالایی را مستقیماً به سمت بالا بلند کنید تا در بیاید.
مرحله 9
منبع تغذیه را جدا کنید.
منبع تغذیه را مستقیماً بالا ببرید تا از مادربرد جدا شود.
منبع تغذیه را جدا کنید.
مرحله 10
پیچ های فن را در بیاورید.
از پیچ گوشتی T10 Torx برای درآوردن دو پیچ 11.3 میلی متری که فن را به شاسی محکم کرده استفاده کنید.
مرحله 11
فن را جدا کنید.
دستگاه را برعکس کنید.
هنگام برعکس کردن شاسی مراقب باشید، چون فن شل شده است.
از انگشت هایتان برای کشیدن و جدا کردن مادربرد از سوکت مادربرد استفاده کنید.
حواستان باشد که هنگام جدا کردن فن، سیم ها را نکشید، تا از شکستن اتصال دهنده جلوگیری کنید.
ممکن است این اتصال دهنده سخت باشد. یک راه خوب برای درآوردن آن این است که اتصال دهنده را با یک spudger به سمت بالا و خارج تکان دهید تا از سوکت جدا شود.
شاید بتوانید این اتصال را بدون در آوردن منبع تغذیه با یک جفت انبر دم باریک جدا کنید.
مرحله 12
فن را دربیاورید.
فن را به سمت بالا بکشید تا از مادربرد جدا شود.
تعویض مادربرد
برای درآوردن و جایگزینی مادربرد کنسول Xbox Series S، مراحل زیر را طی کنید.
توجه: زمانیکه گرماگیر را جدا می کنید، باید ترکیب حرارتی را بین صفحه و گرماگیر جایگزین کنید. از آنجاییکه خمیر حرارتی معمولی برای از بین بردن شکاف های بزرگ مناسب نیست، بهترین جایگزین خمیر حرارتی ویسکوزیته K5 Pro است. با این حال، شاید برای APU به خمیر حرارتی عادی نیاز داشته باشید.
چند ناپیوستگی تصویر بلوتوث خارجی، وای فای و صفحه های پاور وجود دارد. این موارد تأثیری بر روند تعمیر ندارند.
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
برد بلوتوث را دربیاورید.
از یک پیچ گوشتی T8 Torx برای درآوردن پیچ های 9.5 میلی متری که برد بلوتوث را در لبه بلند شاسی محکم کرده اند، استفاده کنید.
مرحله 8
از ابزار پلاستیکی spudger برای بالا بردن و شل کردن برد بلوتوث استفاده کنید.
از پایین یا اطراف برد بلوتوث آن را بالا نبرید زیرا ممکن است اتصال را خم کند.
برد بلوتوث را مستقیماً بیرون بکشید تا از شاسی جدا شود.
مرحله 9
برد دکمه پاور را در بیاورید.
از پیچ گوشتی T8 Torx برای درآوردن پیچ 9.5 میلی متری که برد دکمه پاور را روی شاسی محکم کرده استفاده کنید.
مرحله 10
از spudger برای بالا بردن و شل کردن برد دکمه پاور استفاده کنید.
برد دکمه پاور را از پایین به بالا نکشید، زیرا ممکن است اتصال دهنده را خم کند.
برد دکمه پاور را مستقیماً بیرون بکشید تا از شاسی جدا شود.
مرحله 11
برد وای فای را جدا کنید.
از پیچ گوشتی T8 Torx برای درآوردن پیچ های 9.5 میلی متری که برد وای فای را به لبه کوتاه شاسی محکم کرده اند، استفاده کنید.
مرحله 12
از spudger برای بالا بردن و شل کردن برد وای فای استفاده کنید.
برد وای فای را از پایین یا کناره ها به سمت بالا نکشید چون ممکن است اتصال دهنده خم شود.
برد وای فای را بیرون بکشید تا از شاسی جدا شود.
مرحله 13
پیچ های منبع تغذیه را جدا کنید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 11.3 میلی متری که منبع تغذیه را به شاسی محکم کرده استفاده کنید.
مرحله 14
شاسی های بالایی را دربیاورید.
دستگاه را برعکس کنید.
شاسی بالایی را مستقیماً به سمت بالا بکشید تا دربیاید.
مرحله 15
منبع تغذیه را جدا کنید.
منبع تغذیه را مستقیماً به مست بالا بکشید تا از مادربرد جدا شود.
منبع تغذیه را دربیاورید.
مرحله 16
پیچ های فن را جدا کنید.
از پیچ گوشتی T10 Torx برای درآوردن پیچ های 11.3 میلی متری که فن را به شاسی محکم کرده استفاده کنید.
مرحله 17
فن را جدا کنید.
دستگاه را برعکس کنید.
هنگام برعکس کردن شاسی مواظب باشید، چون حالا فن شل شده است.
از انگشت هایتان برای کشیدن و جدا کردن اتصال دهنده فن از سوکت مادربرد استفاده کنید.
هنگام جدا کردن اتصال فن مواظب باشید سیم ها را نکشید تا اتصال دهنده نشکند.
ممکن است این اتصال دهنده سخت باشد. یک راه خوب برای درآوردن آن این است که اتصال دهنده را با یک spudger به سمت بالا و خارج تکان دهید تا از سوکت جدا شود.
شاید بتوانید این اتصال را بدون در آوردن منبع تغذیه با یک جفت انبر دم باریک جدا کنید.
مرحله 18
فن را دربیاورید.
فن را به سمت بالا بکشید تا از مادربرد جدا شود.
مرحله 19
پیچ های مادربرد را جدا کنید.
از پیچ گوشتی T8 Torx برای جدا کردن چهار پیچ 9.4 میلی متری که مادربرد را به شاسی ها محکم کرده استفاده کنید.
مرحله 20

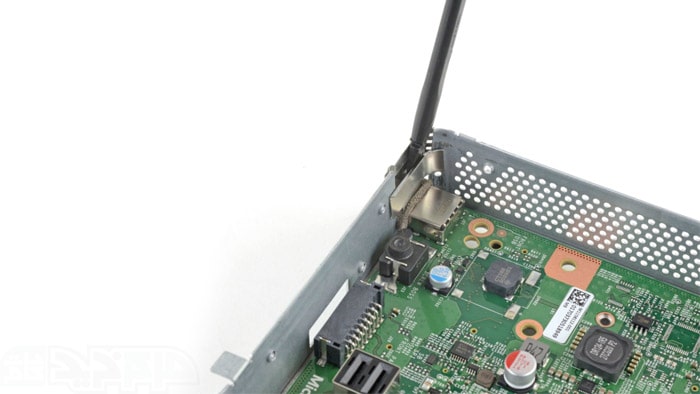

گیره های قفل را دربیاورید.
دستگاه را برعکس کنید.
Spudger را داخل گیره های قفل که در جلو گوشه سمت چپ شاسی قرار دارند، جای دهید.
این کار باعث می شود گیره ها باز شوند تا در آوردن راحت تر شود.
آن را به سمت بالا بکشید تا گیره ها دربیایند.
مرحله 21
مادربرد را جدا کنید.
با انگشت هایتان گرماگیر را نگه دارید و قسمت جلوی مادربرد را از لبه شاسی ها بالا ببرید.
مادربرد را به سمت جلوی شاسی ها بکشید تا دربیاید.
مرحله 22
کارت SSD را دربیاورید.
از پیچ گوشتی T8 Torx برای درآوردن پیچ 5.1 میلی متری که کارت SSD را به مادربرد محکم کرده استفاده کنید.

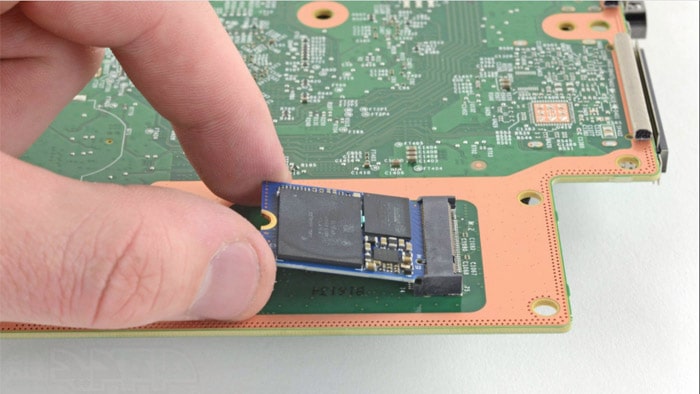

مرحله 23
کارت SSD را مستقیماً بیرون کشیده و از مادربرد جدا کنید.
مرحله 24
بست x را دربیاورید.
پیچ گوشتی سطح تخت 1.5 میلی متری را از بالا، بین پین گرماگیر و بست x قرار دهید.
بست x را بالا بکشید و از پین گرماگیر دور کنید تا شل شود.
سعی نکنید آن را با این روش کاملاً جدا کنید.
مرحله 25
زمانیکه سر آن موازی مادربرد بود، پیچ گوشتی سطح تخت را از گوشه ها بین گرماگیر و قلاب بست x قرار دهید.
پیچ گوشتی سطح تحت را در جهت عقربه های ساعت بچرخانید تا لبه پایینی بست x از شیار پین گرماگیر خارج شود.
اگر مشکلی داشتید، سعی کنید از پیچ گوشتی سطح تخت بزرگ تری استفاده کنید.
همانطور که می چرخانید، بست x باید از پین گرماگیر بالا بیاید. اگر اینطور نشد، سعی کنید قبل از تلاش دوباره این کار، مرحله قبلی را مجدداً تکرار کنید.
مرحله 26
از روشی که در دو مرحله قبل توضیح داده شد برای تمام پین های گرماگیر استفاده کنید تا بست x جدا شود.
مرحله 27
بست x را جدا کنید.
زمانیکه دوباره بست x را متصل می کنید، باید بتوانید دو تا سه ضلع را فقط با فشار دادن قلاب های بست x روی پین های گرماگیر متصل کنید. سپس از پیچ گوشتی سطح تخت برای حرکت دادن قلاب های بست x روی پین های گرماگیر استفاده کنید.
مرحله 28
گرماگیر را جدا کنید.
مادربرد را برعکس کنید.
هنگام برعکس کردن مادربرد مواظب باشید چون ممکن است گرماگیر بیافتد.
گرماگیر را مستقیماً بالا بکشید و از مادربرد جدا کنید.
یکی از رایج ترین علائم گرمای بیش از حد کنسول، گرفتگی گرماگیر است. وقت بگذارید و گرد و خاک باقیمانده بین باله های گرماگیر را پاک کنید.
مرحله 29
فقط مادربرد مانده است.
برای کسب اطلاعات بیشتر درباره استفاده مجدد از خمیر حرارتی در پردازنده و صفحه محافظ، این راهنما را دنبال کنید.
از آنجایی که خمیر حرارتی عادی برای پر کردن شکاف های بزرگ بین صفحه محافظ و گرماگیر طراحی نشده، از خمیر حرارتی ویسکوزیته K5 Pro برای جایگزینی بتونه های ضخیم و محکم استفاده کنید. با این حال احتمالاً برای APU به خمیر حرارتی عادی نیاز خواهید داشت.
جایگزینی کیس پلاستیکی
برای جایگزینی کیس پلاستیکی Xbox Series S، راهنمای زیر را دنبال کنید. شاید برای جایگزینی کیس شکسته یا نصب نسخه سفارشی نیاز به انجام این کار داشته باشید.
مرحله 1
پوشش برچسب‌ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
جایگزینی برد دکمه پاور
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می‌کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
برد دکمه پاور را جدا کنید.
از پیچ گوشتی T8 Torx برای باز کردن پیچ 9.5 میلی متری که صفحه دکمه پاور را به شاسی ها محکم کرده استفاده کنید.
مرحله 8
از یک spudger برای حرکت دادن و شل کردن صفحه دکمه پاور استفاده کنید.
از پایین صفحه دکمه پاور حرکت ندهید، چون ممکن است باعث خم شدن اتصال دهنده شود.
صفحه دکمه پاور را به سمت بیرون بکشید تا از شاسی جدا شود.
جایگزینی منبع تغذیه
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
از پیچ گوشتی T10 Torx برای باز کردن هفت پیچ 11.3 میلی متری که منبع تغذیه را روی شاسی محکم کرده استفاده کنید.
مرحله 8
شاسی بالایی را جدا کنید.
دستگاه را برعکس کنید.
شاسی بالایی را بلند کنید تا از آن جدا شود.
مرحله 9
منبع تغذیه را جدا کنید.
منبع تغذیه را مستقیماً بلند کنید تا از مادربرد جدا شود.
منبع تغذیه را جدا کنید.
جایگزینی کارت SSD
برای جایگزینی کارت SSD کنسول Xbox Series S، مراحل زیر را دنبال کنید.
چند ناپیوستگی تصویر بلوتوث خارجی، وای فای و صفحه های پاور وجود دارد. این موارد تأثیری بر روند تعمیر ندارند.
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
برد دکمه پاور را جدا کنید.
از پیچ گوشتی T8 Torx برای باز کردن پیچ 9.5 میلی متری که صفحه دکمه پاور را به شاسی ها محکم کرده استفاده کنید.
مرحله 8
از یک spudger برای حرکت دادن و شل کردن صفحه دکمه پاور استفاده کنید.
از پایین صفحه دکمه پاور حرکت ندهید، چون ممکن است باعث خم شدن اتصال دهنده شود.
صفحه دکمه پاور را به سمت بیرون بکشید تا از شاسی جدا شود.
جایگزینی برد وای فای
از راهنمای زیر برای جدا کردن و جایگزینی برد وای فای در کنسول Xbox Series S استفاده کنید.
مرحله 1
پوشش برچسب ها را جدا کنید.
قبل از شروع این کارها، ابتدا Xbox را خاموش کرده و تمام کابل ها را از آن جدا کنید.
از موچین برای جدا کردن دو روکش های پیچ سفیدی که در گوشه های پایین صفحه پشتی قرار دارند استفاده کنید.
مرحله 2
پیچ های صفحه پشتی را در بیاورید.
از پیچ گوشتی T8 Torx برای در آوردن دو پیچ 10 میلی متری که پشت صفحه در پنل پایینی محکم کرده اند استفاده کنید.
در طول تعمیر، حواستان به پیچ ها باشد و حتماً آن ها را دوباره درست سر جای خودشان قرار دهید.
مرحله 3
پنل پایین را در بیاورید.
صفحه پایین را به صورت افقی به سمت پشت کنسول بکشید تا جاییکه دیگر نتوانید این کار را انجام دهید.
این کار باعث می شود گیره ها از شکاف های روی پلاستیکی خارج شوند.
آن را به سمت بالا بلند کنید و پنل پایینی را از کیس پلاستیکی جدا کنید.
مرحله 4
پیچ های کیس پلاستیکی را دربیاورید.
از پیچ گوشتی T10 Torx برای درآوردن هفت پیچ 51 میلی متری که شاسی را روی کیس پلاستیکی محکم می کند، استفاده کنید.
مرحله 5
کیس پلاستیکی را دربیاورید.
زمانیکه قسمت پایین Xbox روبروی شما قرار گرفت، دو گوشه پایینی کیس پلاستیکی را از هم دور کنید.
زمانیکه گوشه ها را از هم جدا می کنید، پنل پشتی را به سمت پایین دستگاه بکشید. این کار باعث می شود پنل پشتی از کیس پلاستیکی جدا شود.
حالا پنل پشتی باید بالای گیره ها در پشت کیس پلاستیکی قرار گرفته باشد.
پنل پشتی به صورت دائمی به شاسی آلومینیومی متصل است.
سعی نکنید شاسی را به طور کامل با این روش از کیس پلاستیکی جدا کنید. ممکن است کیس بشکند.
مرحله 6
زمانیکه شاسی را از کیس پلاستیکی جدا می کنید، گوشه پایین سمت چپ را از شاسی دور کنید.
در طول این کار، ممکن است لازم باشد شاسی را بلند کنید تا گیره ها از قسمت جلویی-پایین کیس پلاستیکی بیافتند.
کیس پلاستیکی را از شاسی جدا کنید.
مرحله 7
برد وای فای را جدا کنید.
از پیچ گوشتی T8 Torx برای باز کردن سه پیچ 9.5 میلی متری که برد وای فای را روی لبه کوتاه شاسی محکم کرده استفاده کنید.
مرحله 8
از یک spudger برای حرکت دادن و شل کردن برد وای فای استفاده کنید.
از زیر یا کناره های برد وای فای حرکت ندهید، چون ممکن است اتصال دهنده خم شود.
برد وای فای را مستقیماً بکشید تا از شاسی ها جدا شود.
